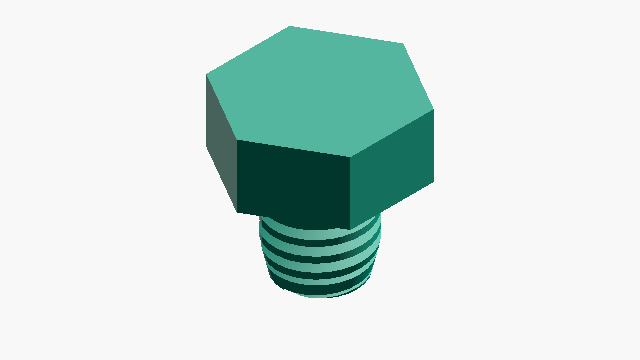

Sechskantschraube-Generator

Geben Sie Gewindegröße und Schraubenlänge ein und generieren Sie eine STEP-Datei für eine Sechskantschraube.

Standard JIS B 1180-2014 / ISO 4014-2022 Form Sechskantkopf Unterstützte Größen M3–M64 (18 Varianten)

Gewindegröße (d)

Verwendet Standardwerte nach JIS B 1180-2014 / ISO 4014-2022

Schraubenlänge (ℓ)

Wellenlänge (ohne Kopf). Min: 1,0 mm, Max: 40,0 mm

Modelldetail

Gewinde generieren

Angekreuzt: Mit Gewinden (größere Datei)

Teilung (P)	0.80 mm
Kopfhöhe (k)	4.0 mm
Sechskant-Schlüsselweite (s)	8.0 mm
Sechskant-Umkreisdurchmesser	9.24 mm
Gesamtlänge (k + ℓ)	9.0 mm

Die von diesem Tool generierten Schrauben und Muttern verwenden benutzerdefinierte Spiel-Einstellungen.
